泡沫喷雾灭火工作原理

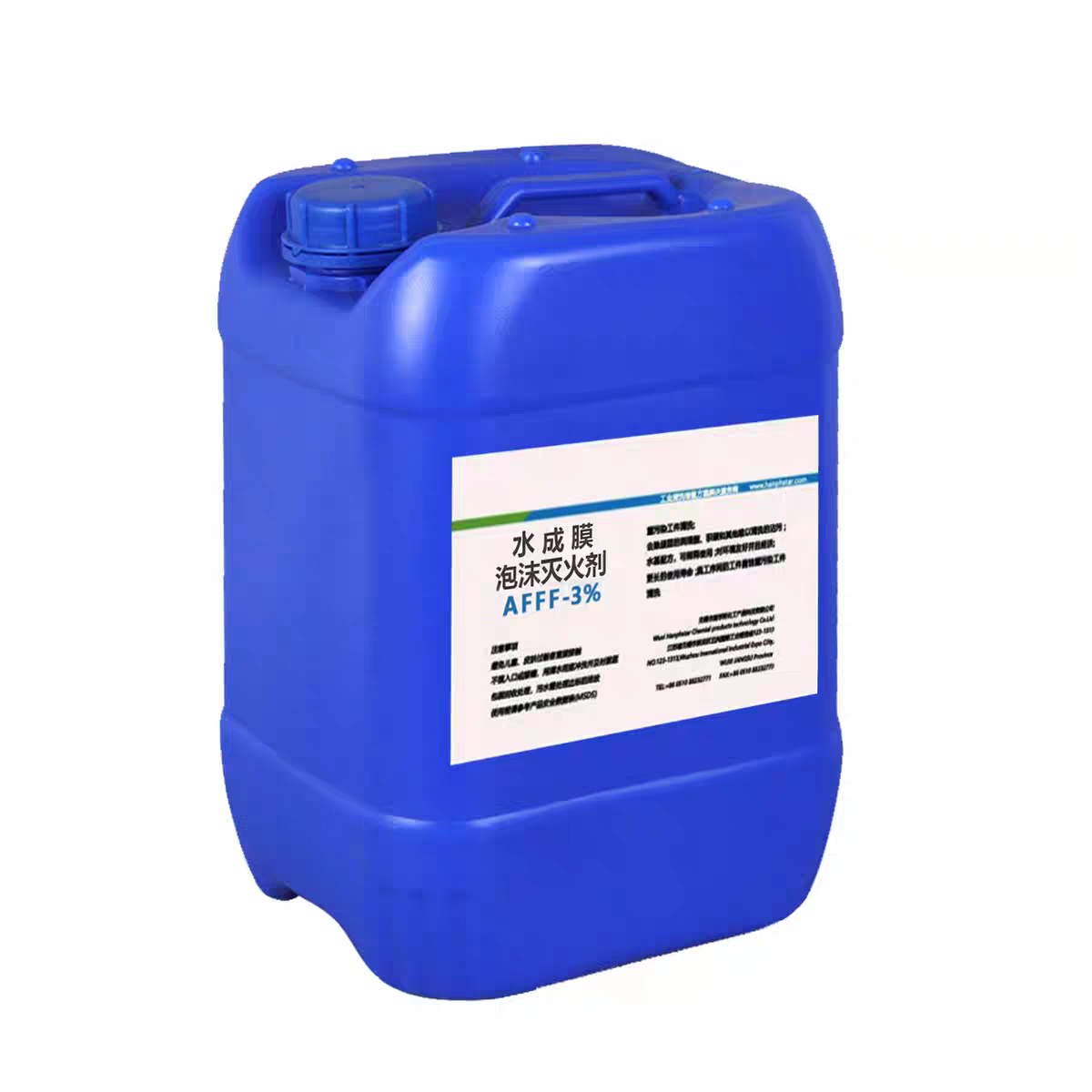

泡沫喷雾灭火系统是一种将水成膜泡沫液（AFFF）或成膜氟蛋白泡沫液（FFFP）通过特定的喷雾喷头喷射，同时产生灭火和冷却效应的固定式灭火系统。

其核心工作原理可以概括为：

1. 探测与启动：当保护区（如油浸变压器、燃油锅炉、柴油发电机房等）发生火灾时，火灾自动报警系统探测到火情（如感温、感烟或火焰探测器），并向灭火控制盘发出信号。

2. 驱动与释放：控制盘接收到信号后，经过确认（或手动启动），会启动驱动气体（通常是氮气）瓶组。高压的驱动气体通过管路，打开泡沫储罐上的容器阀和管网上的选择阀。

3. 混合与雾化：在驱动气体的压力下，泡沫液从储罐中被压出，通过比例混合器，与水（来自厂区消防水管网或储水箱）按预设比例（通常为3%或6%）进行精确混合，形成泡沫混合液。

4. 喷射与灭火：泡沫混合液通过管道输送至保护区域上方的喷雾喷头，以雾状形式喷射到着火物体表面。

      隔氧窒息：雾状的泡沫覆盖燃料表面，形成一层薄薄的水膜，隔绝氧气。

      冷却降温：泡沫中的水分蒸发，吸收大量的热量，有效降低燃料表面及周围环境的温度。

      抑制蒸汽：形成的泡沫层能抑制可燃液体的挥发，阻止火势蔓延。

整个过程在数十秒内完成，能迅速扑灭或控制B类液体火灾和固体物质火灾（A类）。

泡沫喷雾灭火系统组成

泡沫喷雾灭火系统主要由以下几个部分组成：

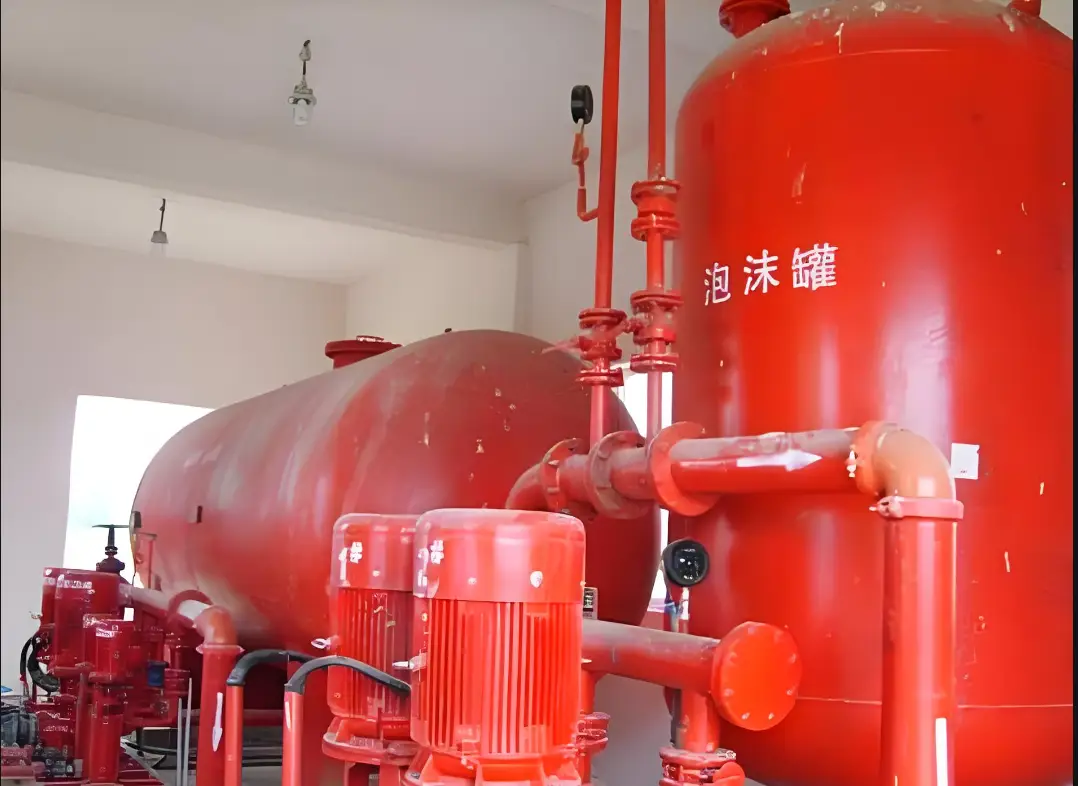

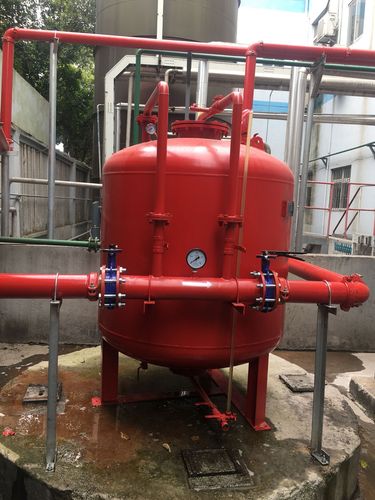

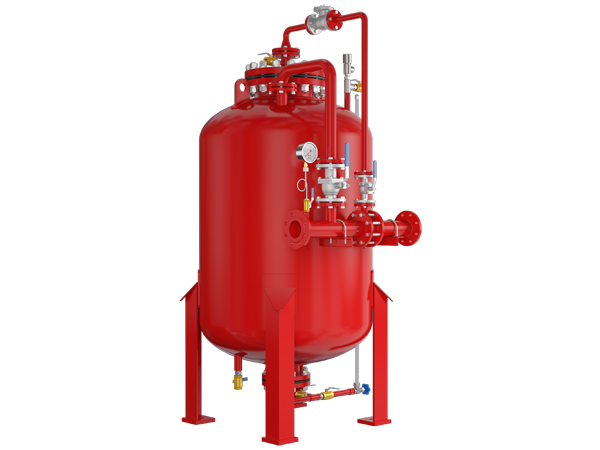

1. 泡沫液储罐：储存泡沫液的压力容器，通常为不锈钢材质，自带气囊或隔膜，在驱动气体压力下能直接将泡沫液压出。

2. 驱动气体瓶组：提供系统动力的高压氮气瓶组，用于开启阀门和推动泡沫液。

3. 控制盘：系统的“大脑”，接收火灾报警信号，实现自动、手动、机械应急三种启动方式，并反馈系统状态。

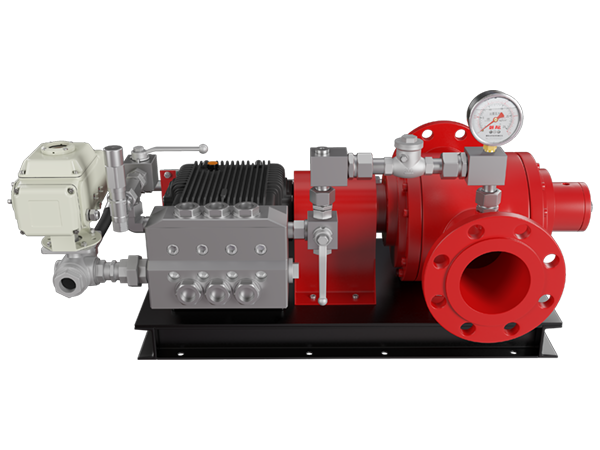

4. 比例混合器：核心部件，确保泡沫液与水按设计要求的比例进行精确、稳定的混合。

5. 喷雾喷头：特殊设计的喷头，能将泡沫混合液雾化并均匀分布到保护对象表面。其类型、数量和布置取决于被保护物体的形状和大小。

6. 管网系统：包括供给管、选择阀、区域分配阀及连接管路，用于输送泡沫混合液。

7. 火灾探测系统：独立的感温、感烟或火焰探测器，用于早期发现火情。

8. 水源与供水设施：提供稳定压力和流量的消防水源，可以是消防水泵、稳压泵、高位水箱或市政供水管网。

安装方案（主要流程）

安装方案必须由具备资质的单位根据设计图纸和规范进行编制和实施。主要流程如下：

1. 安装准备

  技术准备：熟悉图纸、进行技术交底、编制施工组织设计。

  物资准备：设备、材料采购进场，并报验监理，确保符合设计要求。

  现场准备：施工场地平整，临时设施搭建。

2. 基础与支吊架制作安装

  根据图纸，为泡沫储罐、泵组等设备制作混凝土基础。

  安装管道系统的支、吊、托架，确保牢固、可靠，间距符合规范。

3. 管网安装

  管道通常采用镀锌无缝钢管。

  连接方式：DN80及以上多采用沟槽式（卡箍）连接，DN80以下可采用螺纹连接。

  安装要求：管道横平竖直，坡度符合设计要求（便于排空），穿过楼板、墙体时需设套管。

4. 设备就位与安装

  将泡沫储罐、驱动瓶组、控制盘等主要设备吊装就位，固定牢固。

  安装比例混合器、选择阀、信号反馈装置等组件，注意流向正确。

5. 喷头安装

  在管网冲洗、试压合格后，方可安装喷头。

  喷头的型号、规格、安装间距和方向必须严格按设计要求执行。

  喷头安装应使用专用扳手，严禁扭曲、损坏。

6. 电气与控制系统安装

  敷设火灾探测器、手动报警按钮、声光报警器、控制线路等。

  接线正确、牢固，并做好标识。

7. 系统调试

  管道强度与严密性试验：用水进行压力试验，检查管道有无渗漏。

  吹扫：用压缩空气或氮气对管道进行吹扫，清除杂物。

  喷头雾化试验：在类似保护对象的条件下，进行模拟喷放，检查喷头雾化效果和覆盖范围。

  联动调试：

      模拟火灾信号，测试系统能否按逻辑自动启动（打开驱动气体、打开选择阀、启动水泵等）。

      测试手动、机械应急启动功能。

      检查所有信号反馈是否正常。

8. 竣工验收

  整理所有施工记录、调试报告、产品合格证等资料。

  配合建设单位、监理、消防部门进行现场验收。
